Оптикалық байланыс саласында айнымалы оптикалық әлсіреткіш (VOA) таптырмас рөл атқарады. Оптикалық қуатты реттеудің негізгі құрамдас бөлігі ретінде VOA оптикалық сигналдардың тұрақты берілуіне кепілдік беріп қана қоймайды, сонымен қатар жүйенің жалпы өнімділігін жақсартады.
Айнымалы оптикалық аттенюатор – оптикалық қуаттың басқарылатын әлсіреуіне қол жеткізуге арналған пассивті оптикалық құрылғы. Ол әртүрлі қолданбалы сценарийлердің талаптарын қанағаттандыру үшін оптикалық сигналдардың энергиясын дәл реттейді. VOA негізінен екі санатқа бөлінеді: механикалық айнымалы оптикалық әлсіреткіштер (MVOAs) және электрлік айнымалы оптикалық әлсіреткіштер (EVOA). MVOA оптикалық қуаттың әлсіреуін қолмен реттеу арқылы жүзеге асырады, ал EVOA жоғары реттеу дәлдігі мен икемділігімен мақтана отырып, қозғаушы электр сигналдарын қолдану арқылы әлсіреу деңгейлерін өзгертеді.
VOA негізінен механикалық, магниттік-оптикалық, сұйық кристалды, MEMS (микро-электро-механикалық жүйе), термо-оптикалық және акусто-оптикалық типтерді қамтитын жұмыс механизмдерінің кең ауқымын қабылдайды.
1. Механикалық түрі: жарық жолындағы оптикалық қуат парақтар немесе конустар сияқты жарықты блоктайтын компоненттерді жылжыту арқылы реттеледі. Бұл дизайнда қарапайым құрылым, бірақ реттеу дәлдігі мен икемділігі салыстырмалы түрде төмен.
2. Магниттік-оптикалық түрі: Жарық энергиясының әлсіреуі магнит өрісіндегі заттардың оптикалық қасиеттерінің өзгеруін, атап айтқанда магниттік-оптикалық айналу эффектісін қолдану арқылы жүзеге асырылады. Бұл түрі жоғары дәлдік пен тұрақтылықты қамтамасыз етеді, бірақ жоғары бағамен келеді.
3. Сұйық кристалл түрі: Сұйық кристалдардың сыну көрсеткішінің анизотропиясынан туындайтын қос сыну әсеріне сүйене отырып, сұйық кристалды молекулалардың бағытын өзгерту үшін сыртқы электр өрісі қолданылады, осылайша жарық өткізгіштігін реттейді. Сұйық кристалды VOA жылдам жауап беру жылдамдығымен және кең әлсіреу диапазонымен ерекшеленеді.
4. MEMS түрі: Микроэлектромеханикалық технологиямен жасалған микро айналар шағылысқан жарық қарқындылығын реттеу үшін электростатикалық күш арқылы еңкейтіледі. MEMS VOA шағын өлшемдерімен, жеңіл салмағымен және жоғары интеграция деңгейімен сипатталады.
5. Термооптикалық түрі: әлсіреу деңгейлері температура өрістері астында материалдың оптикалық қасиеттерінің (мысалы, сыну көрсеткіші) өзгеруі арқылы модуляцияланады. Термо-оптикалық VOA қарапайым құрылымға және төмен бағаға ие, бірақ жауап беру жылдамдығы төмен.
6. Акусто-оптикалық түрі: Ультрадыбыстық толқындар акусто-оптикалық кристалдар ішінде мерзімді штамм жасайды, жарық сәулелерін модуляциялау үшін сыну көрсеткішінде мерзімді тербелістерді тудырады. Акусто-оптикалық VOA жылдам реттеу жылдамдығы мен тамаша тұрақтылықты ұсынады.
VOA оптикалық коммуникацияларда, талшықты-оптикалық зондтауда, оптикалық құралдарда және басқа салаларда кеңінен қолданылады.
1. Оптикалық байланыстар: тұрақты сигнал сапасын сақтау үшін әртүрлі арналардағы оптикалық сигналдардың қарқындылығын теңестіріңіз; әртүрлі тасымалдау қашықтығына және қабылдағыш сипаттамаларына бейімделу үшін оптикалық сигнал қуатын реттеңіз.
2. Талшықты-оптикалық датчик: жүйе өнімділігі мен сенімділігін сынау және тексеру үшін әртүрлі қоршаған орта жағдайларында оптикалық сигнал қарқындылығын имитациялаңыз.
3. Оптикалық құралдар: дәл өлшеу нәтижелері үшін оптикалық сигнал қарқындылығы мен ағынын бақылау үшін лазерлік құрылғыларға, фотон есептегіштерге, спектрометрлерге, оптикалық микроскоптарға және басқа жабдықтарға қолданылады.

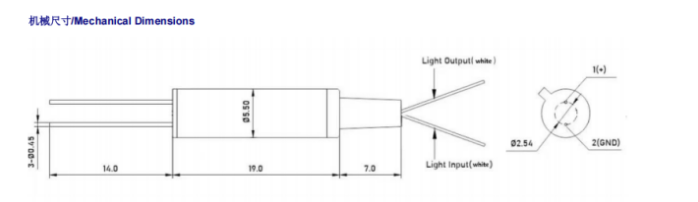

| Элементтер | Параметрлер | Бірлік |
|---|---|---|
| Жұмыс толқын ұзындығы диапазоны | O жолағы /C жолағы/L жолағы/Толық жолақ/басқалар | nm |
| Атенуация түрі | Ашық немесе қараңғы | - |
| Әсер ету диапазоны | ≥15/20/30/40 | дБ |
| Кірістіру жоғалуы | ≤0,7 | дБ |
| Өшіру рұқсаты | Үздіксіз | дБ |
| Қайтару шығыны | ≥45 | дБ |
| Талшық түрі | SMF-28e | - |
| Жауап беру уақыты (10-90% оптикалық қуат) | ≤5 | Ханым |
| Қозғалыс кернеуі | 5/6,5 | V |
| Жүргізу күші | ≤5 | мВт |
| Поляризацияға тәуелді жоғалту | ≤0,2@ 10дБ , ≤0,5 @<20дБ атт. | дБ |
| Толқын ұзындығына тәуелді жоғалту | ≤0,6@ 10дБ , ≤1,0 @<20дБ, 20нм ауқымда | дБ |
| Максималды оптикалық қуат | ≤500 | мВт |
| Жұмыс температурасы | -0~+70 | °C |
| Сақтау температурасы | -40~+85 | °C |
| Қосқыш түрі | Бапталған | - |
| Пакет өлшемі | Φ5,5xL19 | мм |

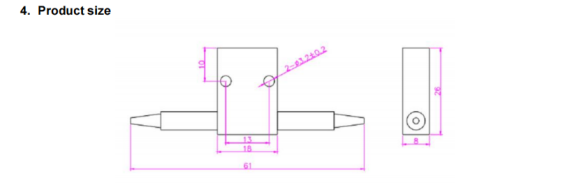

| Параметр | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Түр (нм) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Толқын ұзындығы (нм) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Өсу диапазоны (дБ) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Бастапқы жоғалту (дБ) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Қайтару шығыны(дБ) | ≥50 | ≥50 | ≥50 | ≥30 |
| Талшық түрі | SMF-28e | SMF-28e | SMF-28e | 50/125 немесе 62,5/125мм |
| PDL(дБ) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Өлшемі (мм) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Жұмыс температурасы (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Сақтау температурасы (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
