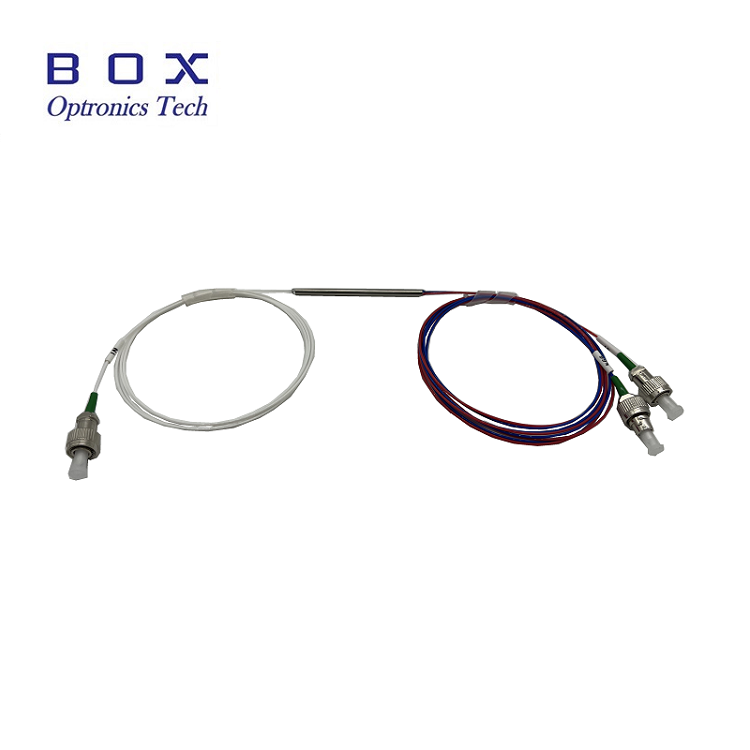

Талшықты-оптикалық бөлгіш, сондай-ақ оптикалық бөлгіш ретінде белгілі, FTTH (Үйге талшық) жүйелерінде бір оптикалық талшықты сигналды алдын ала анықталған қатынасқа сәйкес екі немесе одан да көп шығыс оптикалық сигналдарға бөлу үшін пайдаланылатын пассивті оптикалық құрылғы. Мысалы, 1x4 оптикалық бөлгіш оптикалық сигналды бір талшықтан төрт талшыққа белгілі бір қатынаста таратады. Әртүрлі толқын ұзындығының оптикалық сигналдарын сәйкес толқын ұзындығы арналарына бөлетін WDM жүйесіндегі толқын ұзындығын бөлу мультиплексорынан (WDM) айырмашылығы, оптикалық сплиттер барлық оптикалық сигналды тарату үшін бірнеше арналар арқылы таратады.

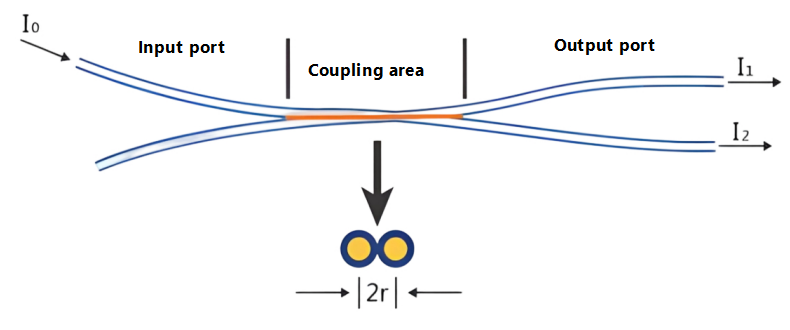

Бір модты талшықта оптикалық сигналдарды беру кезінде жарық энергиясы талшық өзегінде толығымен шоғырланбайды; аз мөлшері өзекке жақын қаптама арқылы таралады. Басқаша айтқанда, егер екі талшықтың өзегі жеткілікті жақын болса, бір талшықта таралатын жарықтың режим өрісі екіншісіне еніп, екі талшықта да оптикалық сигналды қайта күшейтуге мүмкіндік береді. Жаңа бөлу.
Оптикалық бөлгіштерді жұмыс принципі бойынша екі түрге бөлуге болады: жазық толқын өткізгіштік (PLC) оптикалық бөлгіштер және балқытылған биконикалық конустық (FBT) оптикалық бөлгіштер; порт конфигурациясына сәйкес оларды келесіге бөлуге болады: X типті (2х2) қосқыштар, Y типті (1х2) қосқыштар, жұлдызша (NxN, N>2) қосқыштар, ағаш (1xN, N>2) қосқыштар және т.б.; олардың бөліну қатынасы бойынша біркелкі емес бөліну және біркелкі бөліну болып жіктелуі мүмкін; Басқа жіктеу әдісі бір режимді (1310 нм) және көп режимді (850 нм) негізделген.

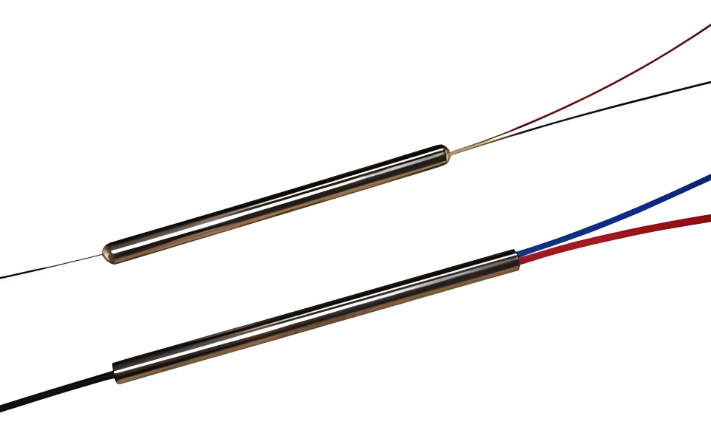

FBT оптикалық сплиттері... Схема дәстүрлі конустық қосқыш процесі арқылы жасалған. Екі немесе одан да көп оптикалық талшықтар қаптамасы жойылып, біріктіріледі, содан кейін жоғары температурада екі жағына созылатын конустық машинада балқытылады. Бөлу қатынасы нақты уақытта бақыланады. Қажетті бөлу қатынасына қол жеткізгеннен кейін балқыту және созу процесі аяқталады. Бір ұшы кіріс ретінде бір талшықты (қалғандары кесілген) сақтайды, ал екінші ұшы көп шығыс терминал ретінде қызмет етеді. Талшықтың бұралу бұрышын және созылу ұзындығын бақылау арқылы әртүрлі бөлу коэффициенттерін алуға болады. Соңында конустық бөлік кварцтық негізге желіммен өңделеді және тот баспайтын болаттан жасалған түтікке салынады.

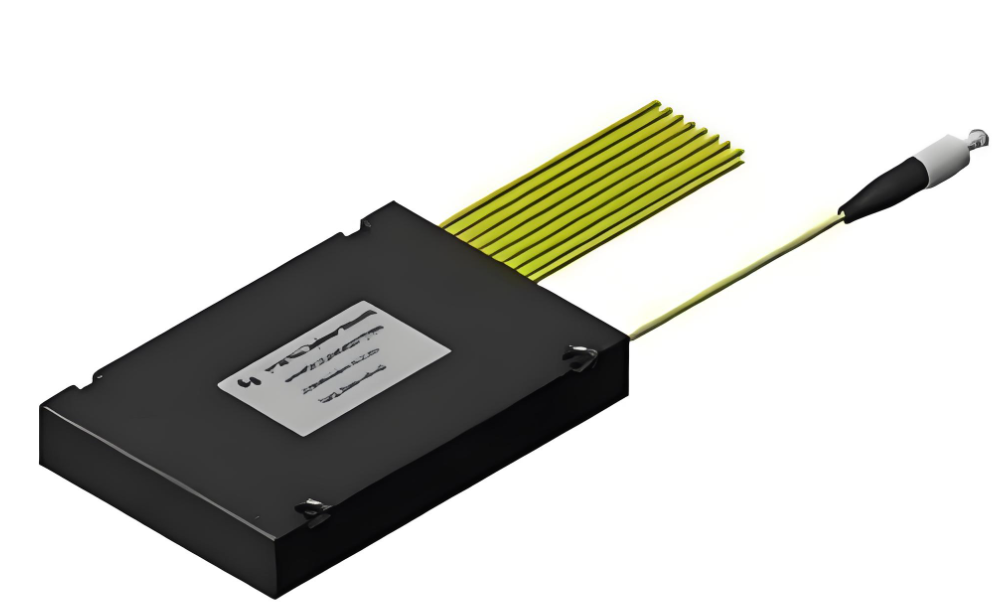

PLC Plane Wave PLC (Planar Lightwave Circuit) оптикалық бөлгіштері – жартылай өткізгіш процестерді (фотолитография, ою, өңдеу және т. PLC бөлгіштері оптикалық сигналдарды бір оптикалық талшықтан бірнеше оптикалық талшықтарға бөліп, оптикалық энергияның біркелкі таралуына қол жеткізеді. Оптикалық толқын өткізгіш массив чиптің үстіңгі бетінде орналасады, бөлшектеу функциясын чипке біріктіреді; содан кейін көп арналы талшықты массивтер микросхеманың екі шетіндегі кіріс және шығыс ұштарымен біріктіріліп, инкапсуляцияланады.
FBT VS PLC FBT конустық бөлгіштерінің негізгі артықшылықтары қарапайым шикізатты пайдалану, салыстырмалы түрде төмен құны және аз талап ететін жабдық пен технологиялық талаптар болып табылады. Бөлу арақатынасын қажет болған жағдайда нақты уақыт режимінде бақылауға болады, бұл тең емес бөлгіштерді жасауға мүмкіндік береді. Кемшіліктері мыналар: қазіргі уақытта жетілген тарылту технологиясы тек 1x4-ке дейін бөлгіштер шығара алады. 1x4-тен асатын құрылғылар үшін бірнеше 1x2 бірлік біріктіріліп, содан кейін бөлгіш корпусқа оралады. FBT бөлгіштері тек үш толқын ұзындығын қолдайды: 850нм, 1310нм және 1550нм, бұл оларды басқа толқын ұзындықтарымен үйлеспейді.
PLC бөлгіштерінің өнім сипаттамалары: жоғалту оптикалық толқын ұзындығына сезімтал емес, әртүрлі толқын ұзындығының (1260 ~ 1650 нм) беру талаптарына жауап береді; біркелкі бөлу, сигналдарды пайдаланушыларға бірдей тарату; ықшам құрылым және шағын өлшем; бір блок... Құрылғыда 64-тен асатын сплиттер арналарының көп саны бар: бір арнаның құны жоғарырақ, ал арналар неғұрлым көп болса, соғұрлым құнды артықшылықтар маңыздырақ болады. Кемшілігі балқытылған биконикалық конустық бөлгіштермен салыстырғанда, әсіресе төмен арналы сплиттерлерде жоғары құны болып табылады.
PLC оптикалық сплиттері үш бөліктен тұрады: оптикалық сплиттердің чипі және екі ұшында біріктірілген талшықты-оптикалық массивтер. Бұл үш компонент дәл туралануы керек; олардың дизайны мен құрастыруы PLC сплиттерінің тұрақтылығында шешуші рөл атқарады. Чип кварц субстратында сплиттердің толқын өткізгішін өсіру үшін жартылай өткізгіш технологиясын пайдаланады. Чипте бір кіріс және N шығыс толқын өткізгіштері бар. Содан кейін кіріс және шығыс талшықты-оптикалық массивтер чиптің екі ұшына қосылады және бір кіріс және N шығысы бар оптикалық сплиттерді қалыптастыру үшін корпус орнатылады.
PLC Splitter чиптерін 1xN және 2xN етіп жасауға болады, мұнда N әдетте 2-ге еселік болады, мысалы 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; және біркелкі бөлінбеген бөлгіштер, мысалы, 1x3, 1x5, 1x9, және т. PLC оптикалық сплиттер микросхемаларының төмен құны, жоғары сенімділігі, жоғары икемділігі және ауқымдылығы сияқты артықшылықтары бар, бұл оларды тасымалдау жүйелері, желі интеграциясы, кең жолақты қол жеткізу, талшықты-оптикалық байланыс және мультимедиялық қызметтер сияқты әртүрлі қолданбалы сценарийлер үшін әсіресе қолайлы етеді.
Поляризацияны сақтайтын PLC бөлгіші Поляризацияны қолдайтын PLC сплиттері негізінен жүзеге асырады... Поляризация күйін сақтай отырып, кіріс қуаты бір арналы поляризацияны қолдайтын талшық массивін кіріс ретінде және көп арналы поляризацияны қолдайтын талшық массивін шығыс ретінде пайдалана отырып, біркелкі бөлінеді. Талшыққа шығарылатын сызықтық поляриметриялық толқынның поляризациясы таралу кезінде өзгеріссіз қалады және поляризация режимдері арасында айқаспалы байланыс аз немесе мүлдем болмайды, осылайша поляризацияны сақтайтын байланыс пен сәуленің бөлінуіне қол жеткізіледі. Әдетте, PANDA талшығы пайдаланылады. PLC оптикалық бөлгіштері негізінен талшықты-оптикалық сенсорлық жүйелер немесе когерентті байланыс сияқты поляризацияға техникалық қызмет көрсетуді қажет ететін арнайы қолданбаларда қолданылады.
Оптикалық бөлгіштерге әсер ететін өнімділік көрсеткіштері әдетте мыналарды қамтиды:
Кірістіру жоғалуы Кірістіру жоғалуы (IL):Кірістіру жоғалуы PLC сплиттерінің жұмыс толқын ұзындығындағы жалпы кіріс оптикалық қуатқа қатысты белгілі бір шығыс портындағы оптикалық қуаттың төмендеуін білдіреді. Қарапайым тілмен айтқанда, бұл кіріске қатысты әрбір шығыстың дБ жоғалуы. Жалпы, кірістіру шығыны неғұрлым төмен болса, сплиттердің өнімділігі соғұрлым жақсы болады.
Қайтару шығыны:Қайтару шығыны талшықты-оптикалық қосылымда шағылған жарықтың (кіріске үздіксіз жіберілетін шашыраңқы жарық) децибелдегі кіріс жарығына қатынасын білдіреді. Шағылған жарықтың жарық көзі мен жүйеге әсерін азайту үшін жоғары қайтарымды жоғалту жақсы.
Бағыттау:Бағыттау қалыпты жұмыс кезінде PLC сплиттерінің бір жағындағы инжекциялық емес жарық ұшындағы шығыс оптикалық қуатының инъекциялық жарық қуатына (өлшенген толқын ұзындығы) қатынасын білдіреді.
Поляризацияға тәуелді жоғалту:Поляризацияға тәуелді жоғалту жіберілетін оптикалық сигналдың поляризация күйі бүкіл поляризация күйі бойынша өзгерген кезде, PLC сплиттерінің әрбір шығыс портындағы шығыс оптикалық қуатының максималды өзгеруін білдіреді.
Оқшаулау:Оқшаулау талшықты-оптикалық бөлгіштің берілген оптикалық жолдан басқа оптикалық жолдардағы оптикалық сигналдарды оқшаулау қабілетін білдіреді.
