Ультра тар төс ілулі лазер принципі

Ультра тар төс ілулі лазерлерЛазерлік жарық көздері, әдетте, өте тар спектрлік сызықтармен, әдетте кГц немесе тіпті Гц диапазонына жетеді, әдеттегі лазерлерге қарағанда (әдетте МГц диапазонында). Олардың негізгі қағидасы - лазерлік жиіліктік шу мен лазерлік жиіліктік шуды және әртүрлі техникалық құралдарды кеңейту, осылайша өте жоғары монохроматикалық және жиілік тұрақтылығына қол жеткізу.

Негізгі жұмыс принципі

1. Негізгі лазерлік тербеліс қағидасы:

Кәдімгі лазерлер сияқты,Ультра тар төс ілулі лазерлерсәулеленудің ынталандыру принципіне негізделеді және пайда болу ортасынан, резонанстық қуыстан және сорғы көзінен тұрады. Гейнерлік ортада сорғы көзінің әсерінен популяцияның инверсиясы, ал лазерлік тербелістер резонанстық қуысының жиілігін таңдау арқылы жасалады.

2. Негізгі сызғыштарды сығымдау технологиялары:

Ультра ұзын резонанстық қуысының дизайны: резонанстық қуыстың ұзындығын ұлғайту арқылы (мысалы, ринг қуысын немесе талшықты сақинаны пайдаланып), ұзағырақ оптикалық жол жиілікті селектисті жақсартады және резонанстық жиілік компоненттерін басады.

Жоғары сапалы резонанстық қуысы: төмен сапалы оптикалық компоненттерді (мысалы, ультра-төмен жоғалтатын талшық және жоғары шағылысқан линзалар) қолдану Жоғары сапалы (Q) резонанстық қуыс салу, интадавтіліктің жоғалуына байланысты ілулі линзаны кеңейту. Белсенді жиілікті тұрақтандыру технологиясы: фазалық құлыпталған циклді (PLL) және фунт-древер-зал (PDH) әдістерін қолдану, лазер жиілігі жоғары тұрақтылыққа қатысты анықтамалық стандартқа (мысалы, атомдық өтпелі сызықтар, мысалы, атомдық өтпелі сызықтар, мысалы, атомдық өтпелі эталондар және Fabry-Perot Eltalons, Fabry-Perot Eltalons және Facry Bragg) және нақты уақыт режимінде өтеледі.

Шу көздерін басу: төмен шу шығатын сорғы көзі, температураны бақылау және соққыға төзімді дизайн, ал сілкініске төзімді дизайн, сонымен қатар механикалық діріл, температура ауытқулары және ағымдағы шу сияқты сыртқы факторлардан кедергілерді азайту үшін қолданылады.

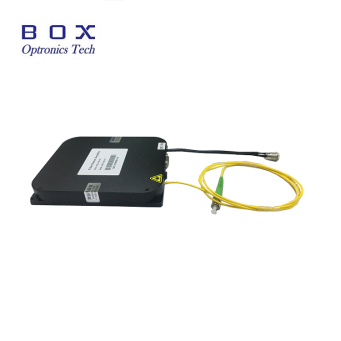

Қораптағы Optronics1064NM және 1550NM бере аладыУльтра тар төс ілулі ≤ 3 KHZ CW талшықты лазер.
