Raman күшейткіші және 2-ретті Raman күшейткіші қандай принциптері мен айырмашылықтары қандай?

Раман шашырауының 1-ші тәрізді принципі:

Raman Spectroscopy 1-ордені кремний оптикалық талшықтарындағы раманның шашырауын қолданады. 140 NM сорғысы шамы тікелей C-диапазон сигнал шамы (1530-1565 NM). Сорғы шамы талшықтарды дірілдейді және қуыршақтайды, қуатты сигналдық жиілікке жібереді.

Раман шашырауының 2-ші тәртібі.A 13xx NM сорғы сәулесібар сорғы сәулесіне қосылады. 13xx NM сорғы сәулесі алдымен 14xx NM сорғы сәулесін құрайды, содан кейін C-диапазон сигналының шамын арттырады. Раманның дуальды шашырауындағы техника көптеген артықшылықтарды ұсынады және ұзақ қашықтықтары бар күрделі жүйелерге жарамды немесе толқын ұзындығы жоғары.

Салыстыру: сорғы көздерінің саны. Раманның алғашқы спектроскопиясында тек бір сорғы көзі пайдаланылады. Алайда, C-диапазон сигналын (14xx NM) құру үшін, екі екінші ретті жарық көздері (130xx NM + 14xx NM) қажет.

Күшейту механизмі

Бірінші ретті күшейткіштер оптикалық сигналдарды тікелей арттырады, ал екінші ретті күшейткіштер аралық күшейту арқылы пайда әкеледі, ал аралық күшейту арқылы пайда әкеледі, кең өткізу қабілеттілігі мен жоғары күшейту тиімділігін қамтамасыз етеді.

Қолданбалар

Бірінші ретті күшейткіштер қысқа мерзімді тасымалданбайтындар үшін, ал екінші ретті күшейткіштер ұзақ мерзімді тарату жүйелері үшін немесе жоғары тығыздықты толқын ұзындығының мультиплекстеу жүйелері үшін өте қолайлы (мысалы, 96-толқын ұзындығы).

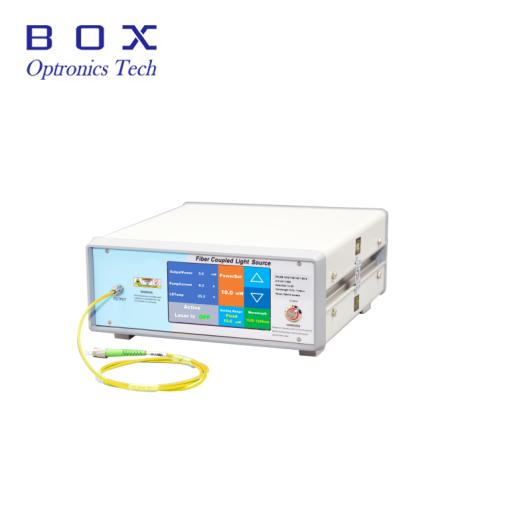

Қораптағы Optronics рамань зауыттарын Raman сорғы көзі ретінде пайдаланатын Raman Emplifiers-ті Raman сорғы көздері ретінде пайдаланады, бұл C-Band немесе C + L-диапазондар шамын күшейту, ұзақ уақытқа созылған талшықты тарату кезінде оптикалық сигнал беру үшін тиімді өтемақы алады. Компания сонымен қатар 2-ші ретті Raman күшейткіштерін ұсынады
