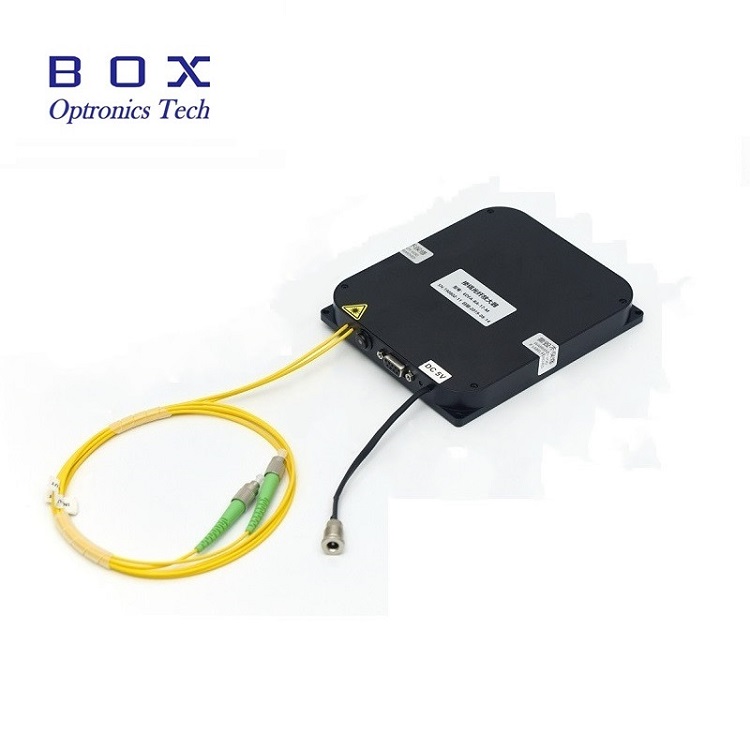

Эрбиий-доппен талшықты күшейткіш

EDFA - бұл талшықты күшейткішЭрбий-допед талшықПринцип. Бұл толқын ұзындығы, жоғары күшейтілуі, төмен шу және жоғары сенімділік сияқты артықшылықтарға ие. Ол оптикалық байланыс жүйелерінде кеңінен қолданылады.

EDFA компоненттері

EDFA эрбийдің доппен талшығынан, сорғының жарық көзінен, оптикалық сплиттерден және муфтадан тұрады. Эрбий допталған талшық - бұл EDFA ядросы. Бұл элементпен қапталған оптикалық талшықты және оптикалық сигналды сорғының жарық көзі арқылы қоздырады. Сорғының жарық көзі - EDFA энергия көзі және әдетте 980NM немесе 1480NM жартылай өткізгіш лазері болып табылады. Оптикалық сплиттер сорғының шамы мен сигнал шамын бөледі, бұл олардың эрбрий допед талшығында бөлек таратады. Куфллер сорғы шамын және сигнал шамын эрбийдің доппен талшығына дейін жұптайды.

EDFA жұмыс принципі

Егер сорғы шамы эрбиялық допед талшығынан өтіп бара жатқанда, эрбий элементіндегі электрондар Erbium элементіндегі электрондар жоғары энергия деңгейіне толы, эрбия элементін қозғалған күйге орналастырады. Эрбийдің допед талшығынан өткен кезде, қозған Erbium элементі таратылған эрбий элементі сигнал шамына қатысты фотондар шығарады, бұл эмиссия ретінде белгілі құбылыс. Бұл сигнал шамының энергиясын арттырады, осылайша сигналдық шамды күшейтеді. Атап айтқанда, сорғы фотондары және сигналы бойынша фотондар ERBIUM-DOPED талшығында кездескен кезде, олар су сорғының фотондарының энергиясын сигналдық фотондарға жібереді. Эрбийдің допед талшықтағы Erbium элементі энергетикалық деңгейдің бірегей құрылымына ие, бұл сорғы фотондарының энергиясын сигналдық фотондарға тиімді аударады, осылайша сигнал жарығын күшейтеді. Сонымен қатар, эрбийдің допед талшығында эрбийдің электрондары өте қысқа мерзімде, тек қана қысқа уақыт ішінде, тек наносекундтардың тапсырысында, жетілдірілген процесті өте жылдам етеді.

ЭДФА артықшылықтары

Басқа талшықты күшейткіштермен салыстырғанда EDFA келесі артықшылықтарды ұсынады: 1 2 3. Төмен шу: EDFA төмен қашықтық талшықты таратуға мүмкіндік беретін шу санына ие. 4. Жоғары сенімділік: EDFA жоғары сенімділік пен ұзақ өмір сүру ұзақтығын ұсынады, оптикалық байланыс жүйелерінің талаптарына сәйкес келеді.
