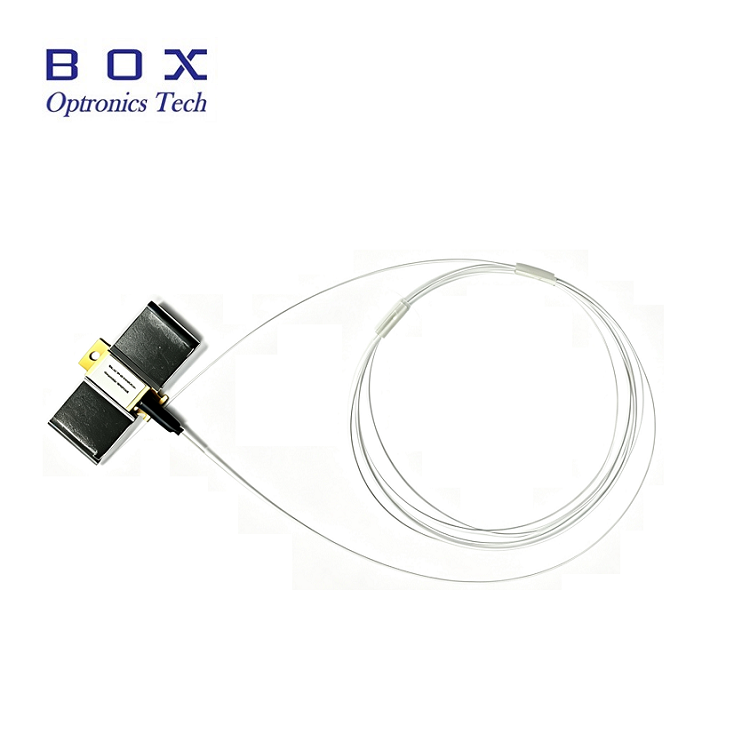

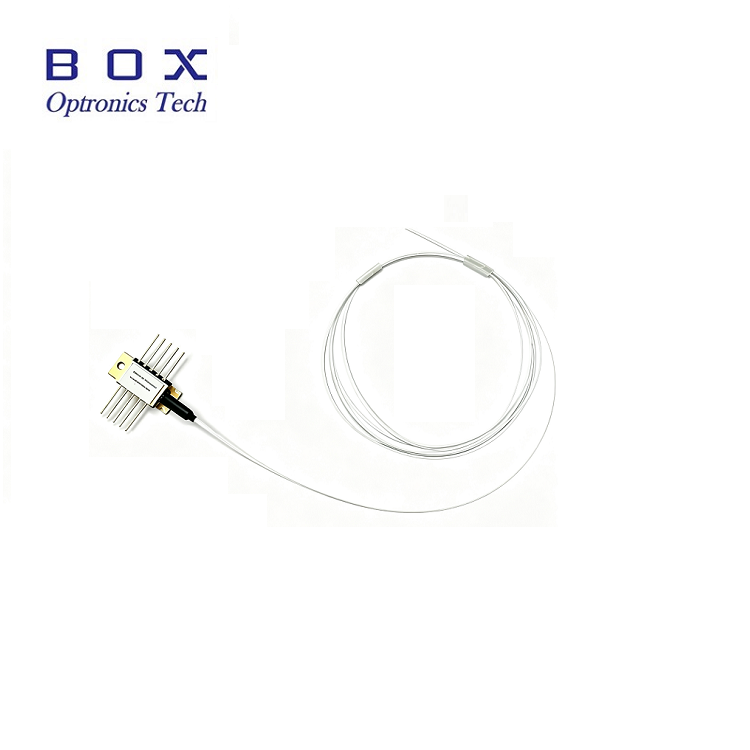

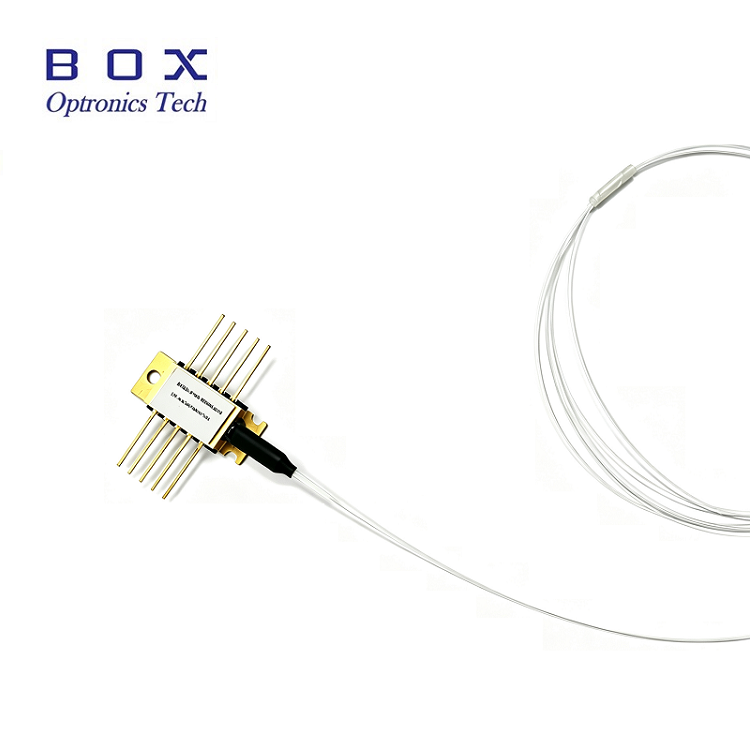

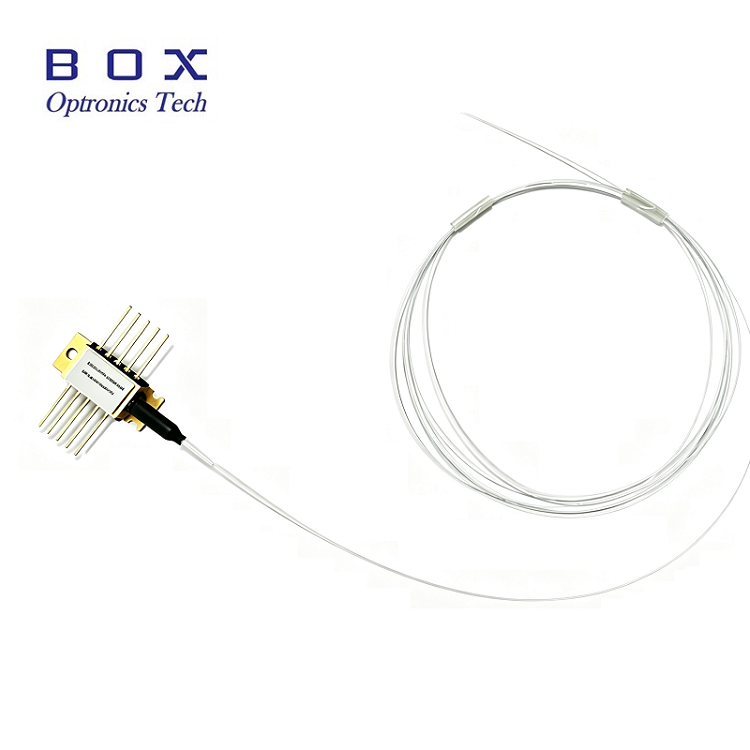

980нм 10 істікшелі шағын көбелек салқындатылған сорғы лазерлік диод модулі

Box Optronics компаниясының 980 нм 10 істікшелі шағын көбелекпен салқындатылған сорғы лазерлік диод модулінің теңдесі жоқ өнімділігін ашыңыз – DWDM EDFA және ұзақ қашықтыққа CATV жүйелерінде жоғары қуатты, толқын ұзындығы тұрақты сорғыға арналған соңғы шешіміңіз. Жетілдірілген FBG тұрақтандыруымен жасалған, бұл герметикалық жабылған модуль 974 нм немесе 976 нм жиілікте сәуле шығаруды құлыптайды, тіпті өзгермелі температура мен жетек тогы кезінде де 600 мВт-қа дейін бүгілусіз өнімді береді. Оның біріктірілген TEC, термистор және монитор диоды ерекше бақылау қатесін және қуат тұрақтылығын қамтамасыз етеді, ал SM/PM талшығы бар эпоксидсіз 10 істікшелі көбелек пакеті сенімді, шусыз жұмыс істеуге кепілдік береді. Спектрді ымырасыз басқаруды және қол жетімді ең жоғары қуаттарды талап ететін жүйелік интеграторлар мен желі инженерлері үшін әзірленген бұл модуль сорғылардың санын азайтады, салқындату күрделілігін азайтады және күшейткіштің қызмет ету мерзімін ұзартады. Telcordia GR-468 сәйкестігі және бейімделген толқын ұзындығын таңдау үшін Trust Box Optronics – өйткені әрбір милливатт сіздің келесі буын оптикалық желілеріңізде маңызды. -20°C пен 75°C аралығында тұрақты өнімділікті қамтамасыз ететін дәлелденген, далаға дайын сорғы технологиясы арқылы инфрақұрылымыңызды көтеру үшін қазір тапсырыс беріңіз.

Сұрау жіберу

Өнім Сипаттамасы

1. Өнім сипаттамасы:

980 нм 10 істікшелі шағын көбелекпен салқындатылған сорғы лазерлік диод модулі эпоксидсіз және ағынсыз 10 істікшелі көбелек пакетінде герметикалық түрде жабылған және термистор, термоэлектрлік салқындатқыш және монитор диодында орнатылған.

The 980nm 10pin mini butterfly cooled pump laser diode module uses FBG stabilization to ”lock” the emission wavelength. Ол шусыз тар жолақты спектрді, тіпті температураның, жетек тоғының және оптикалық кері байланыстың өзгеруі кезінде де қамтамасыз етеді. Wavelength selection is available for applications that require the highest performance in spectrum control with the highest available powers. Бұл модуль Telcord ia GR-468-CORE талабында сипатталған.

2. Өнімнің ерекшеліктері:

Бұрылыссыз жұмыс қуаты 400 мВт немесе 600 мВт;

SM Hi1060 немесе PM980 талшығы бар 10-PIN көбелек пакеті;

Fiber Bragg торын тұрақтандыру, толқын ұзындығын таңдау қол жетімді;

Біріктірілген термоэлектрлік салқындатқыш, термистор және монитор диод.

3. Қолданбалар:

Тығыз толқын ұзындығының бөлінетін мультиплексирлеуі (DWDM) эрбий қоспасы бар талшықты күшейткіштер (EDFA);

Сорғылар санының азаюы EDFA архитектурасы;

Өте ұзақ қашықтықтағы кабельдік теледидар (CATV) магистральдары және өте жоғары түйіндер санының таралуы.

4. Абсолютті максималды рейтингтер:

Параметр	Таңба	Мин.	Түр.	Макс.	Бірлік	Ескертпелер
Жұмыс корпусының температурасы	TCASE	-20	-	75	℃	-
Сақтау температурасы	TSTG	-40	-	85	℃	2000 сағат
LD Алға ток	ЕГЕР	-	-	1100	мА	-
LD Кері ток	IR	-	-	10	uA	-
LD Кері кернеу	VR	-	-	2	V	-
PD Алға ток	IPD	-	-	-10	мА	-
PD Кері кернеу	VPD	-	-	20	V	-
TEC ток	ITEC	-	-	2	A	-
TEC кернеуі	VTEC	-	-	3.0	V	-
Талшықты иілу радиусы	-	30	-	-	мм	-
Салыстырмалы ылғалдылық	RH	0	-	95%	-	Конденсацияланбайтын
Қорғасынды дәнекерлеу уақыты	-	-	-	10	Екінші	260℃
Талшықты осьтік тарту күші	-	-	-	5	N	-
Талшықты бүйірлік тарту күші	-	-	-	2.5	N	-

5. Электро-оптикалық сипаттамалар (25℃ лазер температурасы):

Параметрлер	Таңба	Мин.	Түр.	Макс.	Бірлік	Ескертпелер
LD шекті ток	ITH		90	110	мА	CW
Шығу қуаты	ҚҚ		400		мВт	Егер(BOL)<900мА
Шығу қуаты	ҚҚ		600		мВт	Егер(BOL)<1000мА
LD Алға ток	ЕГЕР			1200	мА	PF=Номиналды қуат
Қиындықсыз қуат	PKINK	700			мВт	>= 1,2*Номиналды қуат
Иілусіз ток	IKINK	>= 1,2*Егер(BOL)			мА	[1]
LD Алға кернеу	В.Ф			2.5	V	PF=Номиналды қуат
Орталық толқын ұзындығы	λC	973	974	975	nm	Пик,PF=Номиналды қуат
Орталық толқын ұзындығы	λC	975	976	977	nm	Пик,PF=Номиналды қуат
Толқын ұзындығының ең жоғары айналуы	△λp/△Тамб			0.02	нм/℃	T: FBG температурасы.
Спектр ені	△λ			2	nm	RMS@-13дБ
Спектр тұрақтылығы		-0,5		0.5	nm	PF=Номиналды қуат,t=60с
Жауапкершілікті бақылаңыз	IM/PF		1	20	uA/mW	VPD=5V,PF=Номиналды қуат
Жауапкершіліктің тұрақтылығын бақылаңыз				20%		@Барлық жұмыс температурасы
Қараңғы токты бақылаңыз	ID			50	нА	VPD=5В
TEC ток	ITEC			1.5	A	TCASE=75℃
TEC кернеуі	VTEC			3.0	V	TCASE=75℃
TEC Модальды қуатты тұтыну	P			5	W	TCASE=75℃
Қуат тұрақтылығы >20 мВт 10-20 мВт3,5-10 мВт				0,20,51	дБ	Шыңнан шыңға, t=60с, тұрақты токтан 50кГц сынама алу, TC=25℃
Бақылау қатесі	Т.Е	-0,5		0.5	дБ	TC=-5~75℃ ,Сілтеме [2]
Термистор кедергісі	RTH	9.5	10	10.5	Ком	TSTG=25℃
Термистор B тұрақтысы	BTH		3900		k	TSTG=25℃

Ескертулер:

[1] Kink тоқ сызықтық сәйкестіктен жарықтың ағымдағы қисаюынан (dL/dI) ауытқуы +/-50%, Pkink>= 1,2*Номиналды қуат,Ikink>=If(BOL)*1,2 болатын ток ретінде анықталады.

[2] Бақылау қатесі берілген корпус температурасында анықталады, бұл 25℃ жағдайда өлшенген мәнге қатысты тұрақты монитор тоғында талшық қуатының өзгеруі.

6. Оптикалық талшықты техникалық сипаттамалар:

Параметрлер	Сипаттама
Талшық түрі	Hi1060 немесе PM980 талшығы
Шошқа түрі	Жалаңаш талшық
Шошқа ұзындығы	2,0±0,2м
Қосқыш түрі	Онсыз

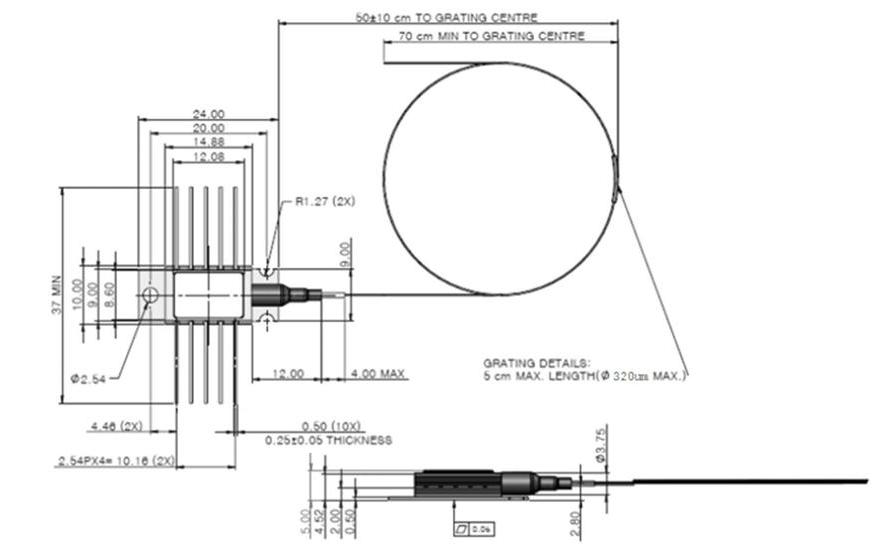

7. Пакет сызбасы және PIN-OUT анықтамасы (бірлік: мм):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Сипаттама	PIN	Сипаттама
1	TEC(+)	10	TEC(-)
2	Термистор	9	Кейс негізі
3	PDAnode	8	NC
4	PD катод	7	LD катод
5	Термистор	6	LD анод

8. Тапсырыс беру туралы ақпарат:

BFLD	-XXXF	-XX	XX	-X	XX	X
Лазер	Толқын ұзындығы	Шығу қуаты	Талшық түрі	Пакет	Қосқыш түрі	Бос түтік
PumpLaser	974: 974нм976: 976нм	4H: 400mW6H: 600mW	SM : Бір режимPM : Поляризацияны сақтау	-H: 10PINNull: 14PIN	FA : FC/APCSA : SC/APCN0: Нөл	Нөл: Жалаңаш талшық 1: Бос түтік
