980NM сорғысы лазері SubCarrier-дегі чиппен жазықтығын пайдаланады. Жоғары қуат чипі герметикалық түрде эпоксальды және ағынды тамақтансыз 14 істікшелі көбелек пакетінде және термистормен, термоэлектрлік салқындатқышпен және диодпен жабдықталған. 980NM сорғысы лазері FBG тұрақтандыруын қолданады, бұл эмиссия толқын ұзындығын «құлыптаңыз». Ол шуылсыз тар жолақ, тіпті температураның өзгеруі, диск жетегі және оптикалық кері байланыс кезінде де. Бұл оптикалық байланыс желілерінде қолданылатын талшықты күшейткіштің жеңіл көзі. Оптикалық талшықты күшейткіштердің негізгі түрлері - бұл EDFA және FRA.

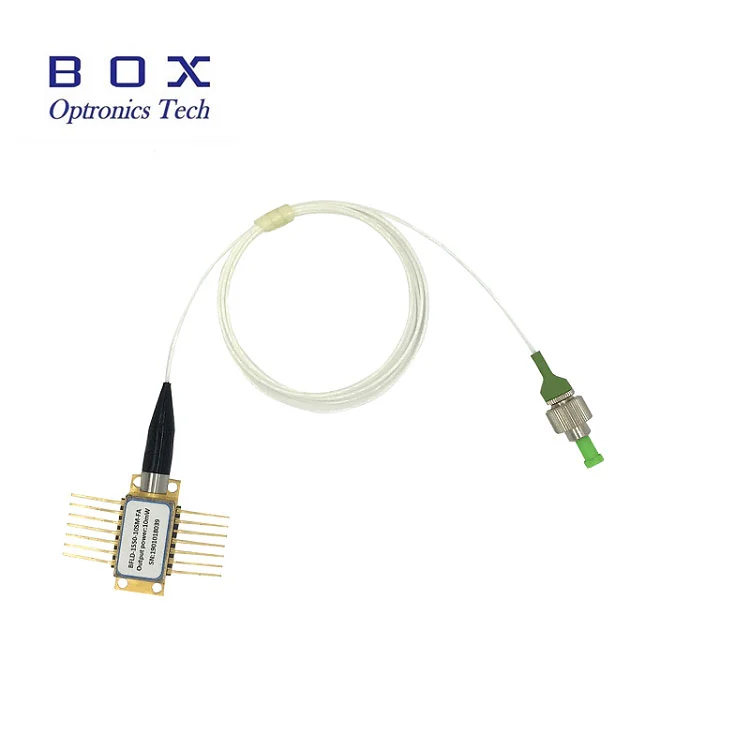

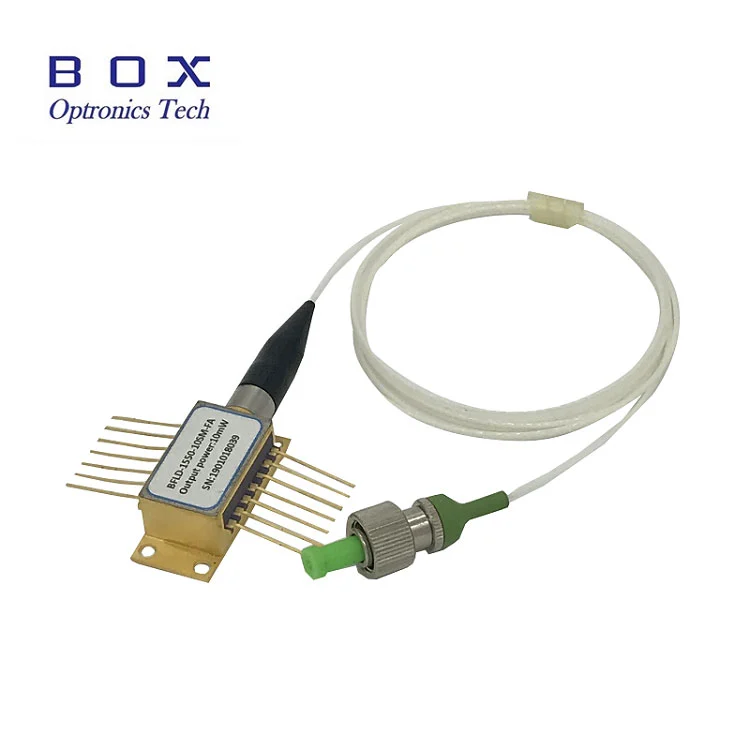

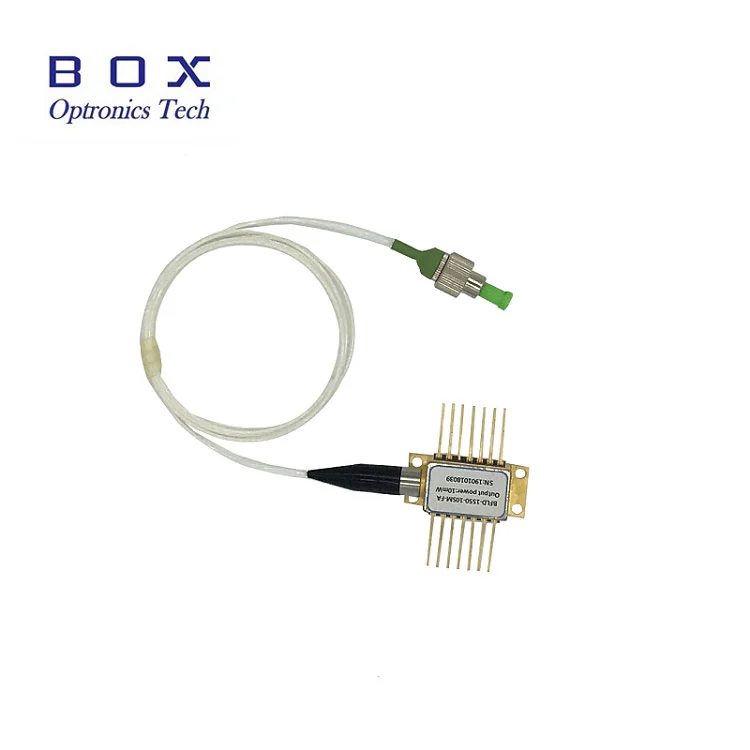

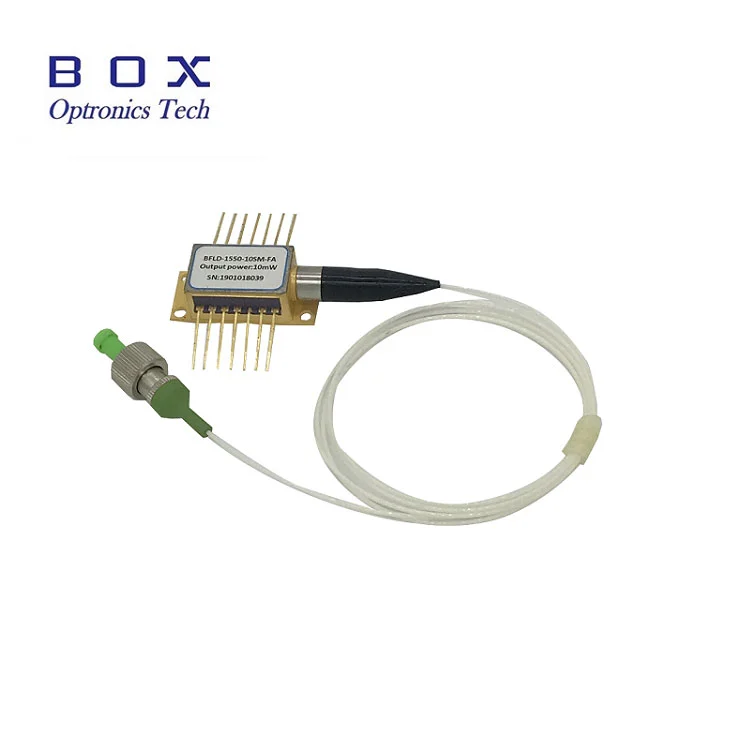

976NM 700MW сорғысы Laser диодының торы толқын ұзындығын тұрақтандыру үшін Hi1060 талшықты пигтилде орналасқан. BTF BTF лазерлік диодты 700 МВт-қа дейін қол жетімді. Алдыңғы ең жоғары ағымдық тогы - <1200МА. Оның пигтейлі 900um борпылдақ түтікпен немесе жалаңаш талшықтар ғана қол жетімді.
● Кинкасыз жұмыс күші 700 МВт-қа дейін;

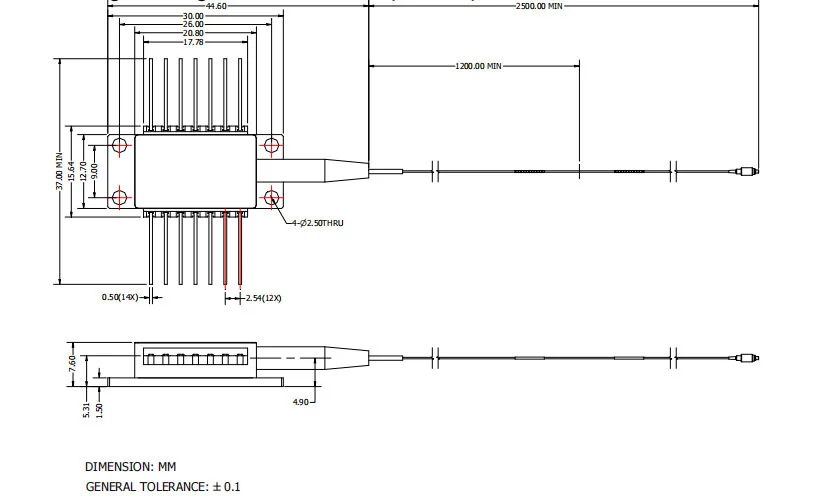

● SM талшықтары бар эпоксальды және ағынды босанған 14 істікшелі көбелек пакеті;
● талшық брагг Тұрақтандырғыш;
● Толқын ұзындығын таңдау қол жетімді;

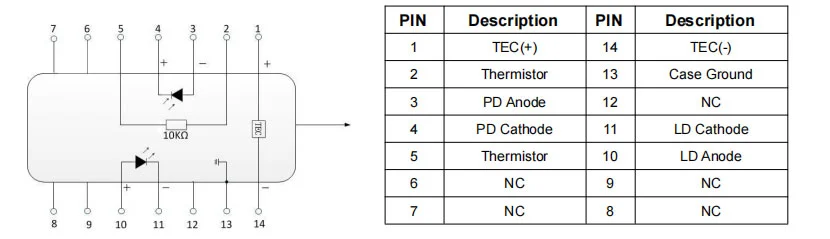

● Біріктірілген термоэлектрлік салқындатқыш, термистор және монитор диод.
● Толқындардың ұзындығы бөлінісі (DWDM) эрбиум допедті талшықты күшейткіштер (EDFA);
● EDFA архитектураларын азайтқан;
● Өте алыс қашықтықтағы кабель теледидары (CATV) магистральдар және түйіннің жоғары деңгейі.
| Параметр | Рәміз | Мин. | Тип. | Макс. | Бірлік | ЕСталдар |
| LD шекті ток | И | - | 60 | 100 | мама | CW |
| Шығу қуаты | Ппе | - | - | 700 | мв | Егер (bol) <1000мма |
| LD алға ұмтылысы | Егер | - | 1100 | 1200 | мама | Pf = номиналды қуат |
| Кинк-бос қуат | По укект | 450 | - | - | мв | > = 1.2 * Номиналды қуат |
| Кинк бос тогы | IKink | > = 1.2 * Егер (BOL) | мама | [1] | ||
| Алға кернеу | Vf | - | - | 2.5 | V | Pf = номиналды қуат |
| Толқын ұзындығы орталығы | Лк | 973 | 974 | 975 | л | Шың, PF = рейтингілік қуат |
| Лк | 975 | 976 | 977 | |||
| Толқындардың ұзындығын бұру | △λP / △ Тамба | - | - | 0.02 | nm / ℃ | T: FBG TEMP. |
| Спектр ені | △λ | - | - | 1 | л | RMS @ -13DB |
| Спектрлік тұрақтылық | -0.5 | - | 0.5 | л | Pf = рейтингтік қуат, T = 60S | |
| Монитордың жауаптылығы | Егу | - | 8 | 20 | болды / МВт | Vpd = 5v, pf = номиналды қуат |
| Жауаптың тұрақтылығын бақылау | - | - | 20% | - | @ Барлық жұмыс температурасы | |
| Қараңғы токты бақылау | Куәлік | - | - | 50 | на | VPD = 5V |
| TEC ток | Itec | - | - | 2 | A | TFASH = 75 ℃ |
| TEC кернеуі | Vtec | - | - | 3.5 | V | TFASH = 75 ℃ |
| TEC модулі қуат тұтыну | P | - | - | 5 | W | TFASH = 75 ℃ |
| Қуат тұрақтылығы> 20 МВт 10-20 МВт 3.5-10мв |
- | - | - |
0.2 0.5 1 |
дб | Шыңға-шың, T = 60S, DC 50 кГц-ке дейінгі DC, TC = 25 ℃ |
| Бақылау қатесі | Та | -0.5 | - | 0.5 | дб | Tc = -5 ~ 75 ℃, деп атады [2] |
| Термистордың қарсылығы | Рефлекс | 9.5 | 10 | 10.5 | Ког | Tstg = 25 ℃ |
| Тмистор b тұрақты | Б және | - | 3900 | - | k | Tstg = 25 ℃ |
Барлық өнімдер жеткізілім алдында тексерілді;
Барлық өнімдерде 1-3 жылдық кепілдік бар. (Сапалы кепілдік мерзімі аяқталғаннан кейін техникалық қызмет көрсету ақысы төлей бастады.)
Біз сіздің бизнесіңізді бағалаймыз және жедел 7 күндік қайтару саясатын ұсынамыз. (Заттарды алғаннан кейін 7 күн);
Егер сіз біздің дүкеннен сатып алатын заттар жетілмегендіктен, бұл өндірушілердің техникалық сипаттамаларына электронды жұмыс істемесе, оларды ауыстыру немесе қайтару үшін оларды бізге қайтарыңыз;
Егер элементтер ақаулы болса, бізге жеткізілгеннен кейін 3 күн ішінде хабарлаңыз;
Қайтару немесе ауыстыру үшін кез-келген заттар бастапқы күйінде қайтарылуы керек;
Сатып алушы жеткізілетін барлық шығындар үшін жауап береді.
С: Мен қандай қосқыш түрін таңдай аламын?
Ж: FC / APC; SC / APC; Коннекторсыз ...
С: Бос түтік бар ма?
Ж: Қорапта оптроника 900um бос түтікті PISTAIL талшығын қорғау үшін бере алады.
