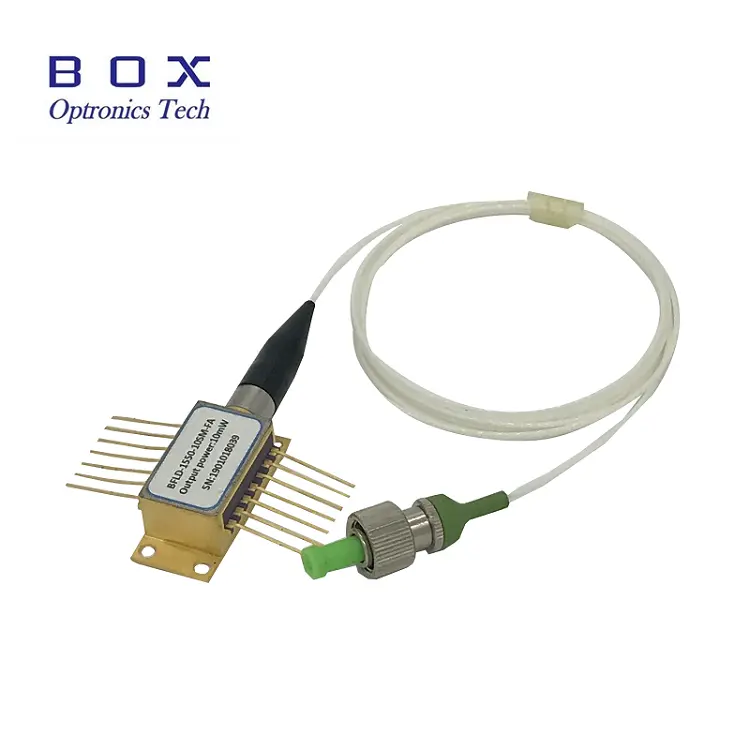

C2H2 ацетиленді анықтау модуліне арналған 1532,68нм 10 мВт DFB лазерлік диод үнемді, жоғары когерентті лазерлік диод болып табылады. DFB лазерлік диод чипі өнеркәсіптік стандартты герметикалық тығыздалған 14PIN көбелек қаптамасында TEC, изолятор және кіріктірілген PD бар.
C2h2 ацетиленді анықтау модуліне арналған 1532,68 нм 10 мВт DFB лазерлік диод үнемді, жоғары когерентті лазерлік диод болып табылады. DFB лазерлік диод чипі өнеркәсіптік стандартты герметикалық тығыздалған 14PIN көбелек қаптамасында TEC, изолятор және кіріктірілген PD бар.
Жоғары өнімді, көп кванттық ұңғыма (MQW) таратылған кері байланыс (DFB) лазері;
Салалық стандартты 14PIN көбелек пакеті;
Кірістірілген TEC және оптикалық изолятор.
талшықты-оптикалық сенсорлар;
Ацетиленді анықтау;
Лазерлік көздер.
| Параметр | Таңба | Шарт | Мин. | Түр. | Макс. | Бірлік |
| Орталық толқын ұзындығы | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Оптикалық шығыс қуаты | PO | - | 10 | - | - | мВт |
| Шекті ток | ITH | - | - | - | 20 | мА |
| Жұмыс тогы | IOP | PO= 10 мВт (CW) | - | - | 100 | мА |
| Спектрлік сызық ені | LW | - | - | 10 | МГц | |
| Лазерлік алға кернеу | В.Ф | CW шығыс қуаты 10 мВт | - | - | 2.5 | V |
| Қараңғы токты бақылаңыз | ID | - | - | - | 0.2 | uA |
| Бүйірлік режимді басу коэффициенті | SMSR | CW | 35 | 40 | - | V |
| Оптикалық оқшаулау | - | 30 | - | - | дБ | |
| Термистордың кедергісі | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC ток | ITEC | TL = 25℃, ТК = 70℃ | - | - | 1.5 | A |
| TEC кернеуі | VTEC | TL = 25℃, ТК = 70℃ | -2.5 | - | 3.5 | V |
| Толқын ұзындығының температуралық коэффициенті | Δλ/ΔT | TEC температурасы 15℃-ден 35℃-қа дейін | - | 0.09 | - | нм/℃ |
| Толқын ұзындығының ток коэффициенті | Δλ/ΔΙ | - | - | 0.01 | - | нм/мА |

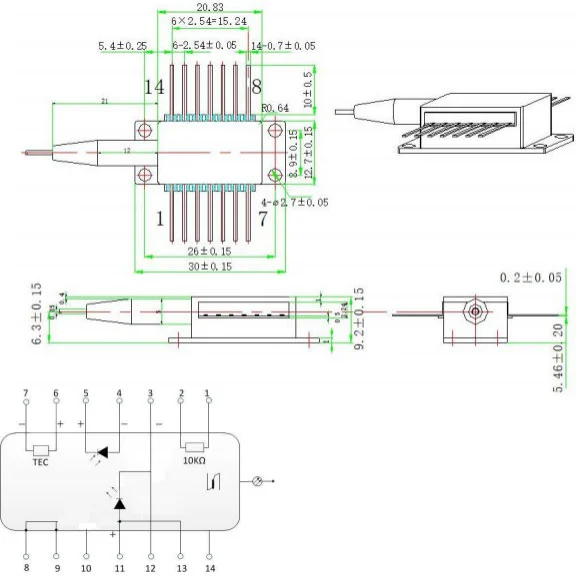

| PIN | Сипаттама | PIN | Сипаттама |
| 1 | Термистор | 14 | NC |
| 2 | Термистор | 13 | Лазерлік анод(+) |
| 3 | LD катоды(-) | 12 | Лазерлік катод(-) |
| 4 | PD анод (+) | 11 | Лазерлік анод(+) |
| 5 | PD катоды(-) | 10 | NC |
| 6 | TEC(+) | 9 | Кейс негізі |
| 7 | TEC(– ) | 8 | Кейс негізі |

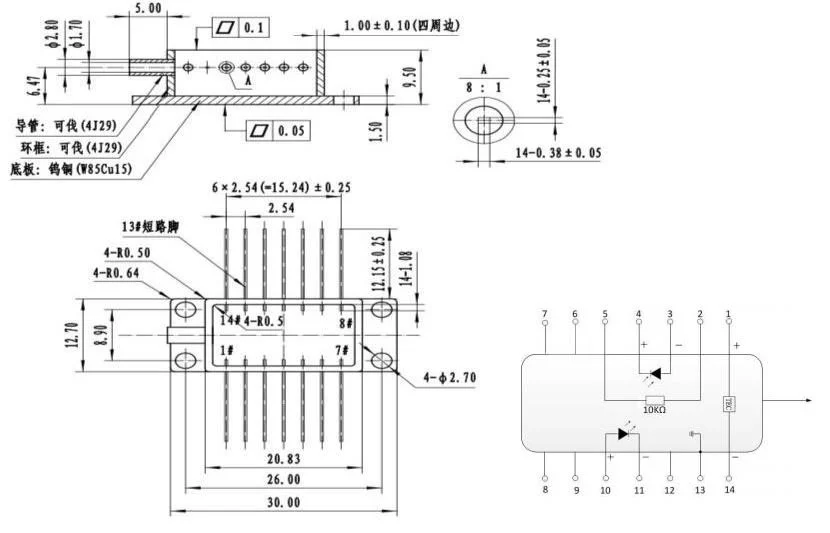

| PIN | Сипаттама | PIN | Сипаттама |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Термистор | 13 | Кейс негізі |
| 3 | PD мониторының аноды (-) | 12 | NC |
| 4 | PD мониторы катод (+) | 11 | Лазерлік катод (-) |
| 5 | Термистор | 10 | Лазерлік анод (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Барлық өнімдер жөнелту алдында сынақтан өтті;
Барлық өнімдердің 1-3 жылдық кепілдігі бар. (Сапа кепілдігі мерзімінен кейін тиісті техникалық қызмет көрсету ақысы алына бастады.)
Біз сіздің бизнесіңізді бағалаймыз және 7 күндік қайтару саясатын ұсынамыз. (заттарды алғаннан кейін 7 күн);
Егер сіз біздің дүкеннен сатып алған заттардың сапасы жоғары болмаса, яғни олар өндірушілердің техникалық сипаттамаларына сәйкес электронды түрде жұмыс істемесе, оларды ауыстыру немесе қайтару үшін бізге қайтарыңыз;
Егер заттар ақаулы болса, жеткізілгеннен кейін 3 күн ішінде бізге хабарлаңыз;
Ақшаны қайтару немесе ауыстыру үшін кез келген заттар бастапқы күйінде қайтарылуы керек;
Сатып алушы барлық жеткізілім құнына жауап береді.
С: Сізде басқа толқын ұзындығы бар ма?
A: Біз C диапазонын немесе L диапазонының толқын ұзындығын бере аламыз.
С: Ол қуатпен көбірек істей ала ма?
A: 20 мВт біреуі міндетті емес.
