1064nm 200mW DFB Butterfly лазерлік диод

1064 нм 200 мВт DFB Butterfly Laser Diode - 100 кГц желілік ені және 200 мВт-қа дейінгі шығыс қуаты бар тар сызықты лазер, ол талшықты лазер тұқым көздері мен лидарларда кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

1064nm 200mW DFB Butterfly Laser Diode талшықты лазер тұқым көздерінде және лидарларда кеңінен қолданылатын 100 кГц желілік ені және 200 мВт-қа дейінгі шығыс қуаты бар тар сызықты лазер.

1064нм 200мВт DFB көбелегі лазерлік диодтың мүмкіндіктері

200 мВт жоғары шығыс қуаты;

Далада дәлелденген жоғары сенімділік;

Hi1060 SM немесе PM980-HP талшықты пигтейль;

14PIN Butterfly пакеті;

Ішкі термоэлектрлік жылу сорғысы және монитордың фотодиоды;

Сенімділік:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Қолданбалары:

Лазерлерге арналған тұқым көзі;

спектроскопия;

Оптикалық сезу.

Абсолютті максималды рейтингтер

Параметр	Таңба	Мин.	Макс.	Бірлік
Максималды жұмыс кернеуі	V	-	2.5	V
Максималды жұмыс тогы	I	-	500	мА
MPD Кері кернеу	VMPD	-	20	V
Термоэлектрлік салқындатқыштың кернеуі	VTEC	-	4.8	V
Термоэлектрлік салқындатқыш тогы	ITEC	-	1.8	A
Жұмыс корпусының температурасы	TC	-20	60	℃
Сақтау температурасы	TSTG	-40	85	℃
Сақтау ылғалдылығы	-	5	85	% RH
Электр статикалық разряд (ESD)	VESD	-	500	V
Қорғасынды дәнекерлеу температурасы	STEMP	-	260	℃
Қорғасынды дәнекерлеу уақыты	STIME		10	сек

Электроптикалық сипаттамалары (25℃ лазер температурасы):

Параметр	Таңба	Шарт	Мин.	Түр.	Макс.	Бірлік
Орталық толқын ұзындығы	λc	TL=15～35℃ CW	1062	1064	1066	nm
Оптикалық шығыс қуаты	PO	TL=25℃	-	200	-	мВт
Шекті ток	ITH	TL=25℃	-	45	70	мА
Жұмыс кернеуі	VOP	IOP= 200mA(CW)	-	-	2.5	V
Жұмыс тогы	Iop	IOP= 200mA(CW)	-	300	500	мА
-3дБ Спектрлік ені	Δλ	-	-	0.03	-	nm

Бүйірлік режимді басу коэффициенті	SMSR	-	-	40	-	дБ
Поляризацияның өшу коэффициенті	ER	-	18	-	-	дБ
Темп. толқын ұзындығының коэффициенті	Δλ/ΔT	-	-	0.08	-	нм/℃
MPD жауаптылығы	IMON/POP	@-5V ауытқу кернеуі	1	-	30	мкА/мВт
Термистор кедергісі	RTH	-	9.5	10	10.5	KΩ

Оптикалық талшықты сипаттамалар:

Параметрлер	Сипаттама
Талшық түрі	Hi1060 немесе PM980
Шошқа түрі	900 мкм бос түтік
Шошқа ұзындығы	1,0±0,1м
Қосқыш түрі	FC/APC

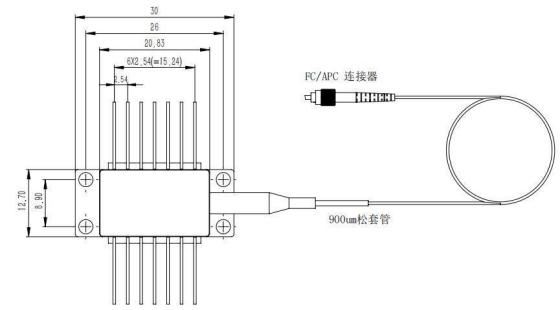

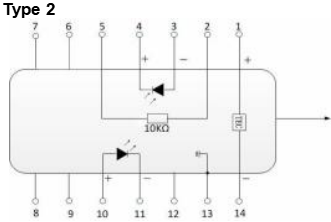

Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм):

PIN	Сипаттама	PIN	Сипаттама
1	TEC(+)	14	TEC(–)
2	Термистор	13	Кейс негізі
3	PD мониторының аноды (-)	12	NC
4	PD мониторы катод (+)	11	Лазерлік катод (-)
5	Термистор	10	Лазерлік анод (+)
6	NC	9	NC
7	NC	8	NC

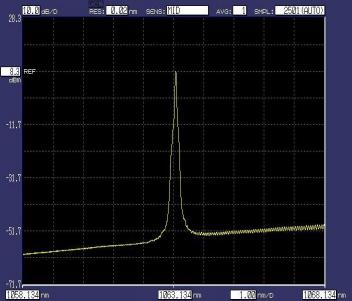

Типтік оптикалық спектр

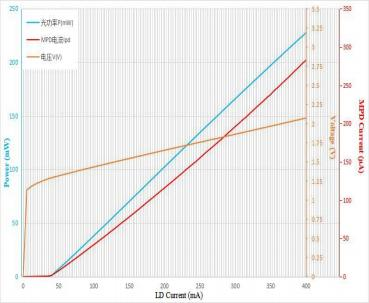

Спектр (Поп=200мВт,25℃) Жарық-ток-кернеу қисықтары (25℃)

Тапсырыс беру туралы ақпарат:

BFLD	-ХХХХ	-X	XX	-XX	X
Лазер түрі	Толқын ұзындығы	Шығу қуаты	Талшық түрі	Қосқыш	PIN-OUT
DFB	1064: 1064нм	2H: 200мВт	SM: Hi1060PM : PM980	FA: FC/APCO басқа	NULL: 14PIN түрі 2 теңшелген (10PIN)

Мысалы: BFLD-1060-2HSM-FA (Тапсырыс туралы ақпарат: 200 мВт шығыс қуаты бар 1064 нм DFB Butterfly лазерлік диоды және FC/APC қосқышы бар SM Hi1060 талшығы, PIN-OUT 2 түрі).
