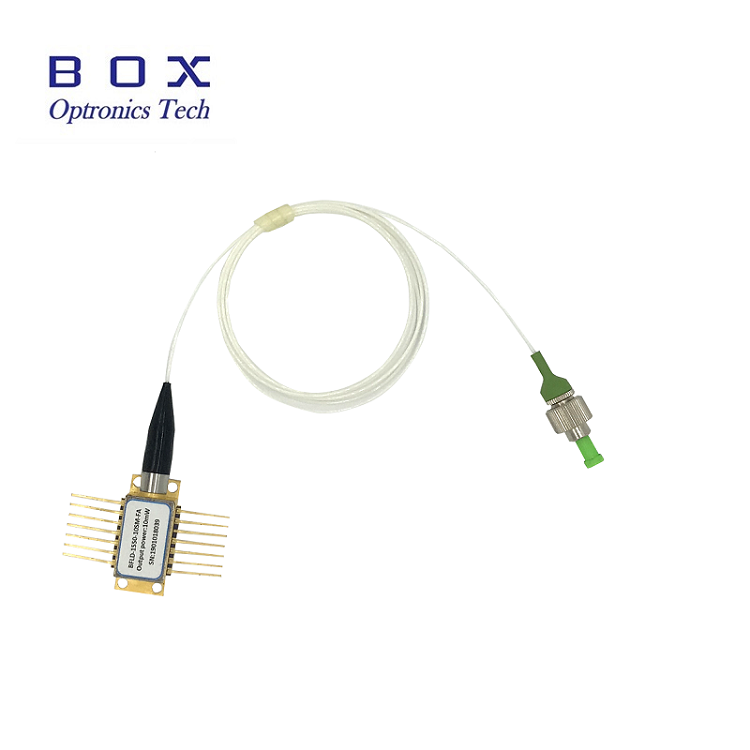

1030нм 200мВт 100КГц DFB көбелек лазерлік диод

1030nm 200mW 100KHz DFB Butterfly Laser Diode - жоғары қуатты, тар желілік DFB көбелек пакеттік лазерлік диод, талшықты лазерлер үшін тұқым көзі ретінде немесе дәл спектрлік өлшеулер үшін кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

1.Қорытынды:

1030nm 200mW 100KHz DFB Butterfly Laser Diode – жоғары қуатты, тар желілік DFB көбелек пакеттік лазерлік диод, талшықты лазерлер үшін немесе дәл спектрлік өлшеулер үшін тұқым көздері ретінде кеңінен қолданылады.

2. Ерекшеліктер:

• 200 мВт жоғары шығыс қуаты;

• 100 кГц-тен төмен тар сызық ені;

• PM талшығы 18дБ жоғары PER;

• 14PIN Butterfly пакеті;

• Ішкі термоэлектрлік жылу сорғысы және монитордың фотодиоды;

• Далада дәлелденген жоғары сенімділік.

Сенімділік:Telcordia GR-468. RoHS

3. Қолданбалар:

• Лазерлер үшін тұқым көзі;

• Спектроскопия;

• Оптикалық зондтау.

4. Абсолютті максималды рейтингтер

Параметр	Таңба	Мин.	Макс.	Бірлік
LD Кері ток	IR	-	2	V
LD Алға ток	ЕГЕР	-	500	мА
MPD Кері кернеу	VMPD	-	20	V
Термоэлектрлік салқындатқыштың кернеуі	VTEC	-	4.8	V
Термоэлектрлік салқындатқыш тогы	ITEC	-	2.5	A
Жұмыс корпусының температурасы	TC	-45	70	℃
Сақтау температурасы	TSTG	-40	85	℃
Сақтау ылғалдылығы	-	5	85	% RH
Электр статикалық разряд (ESD)	VESD	-	500	V
Қорғасынды дәнекерлеу температурасы	STEMP	-	260	℃
Қорғасынды дәнекерлеу уақыты	STIME		10	сек

5. Электро-оптикалық сипаттамалар (25℃ лазер температурасы):

Параметр	Таңба	Шарт	Мин.	Түр.	Макс.	Бірлік
Орталық толқын ұзындығы	λc	TL = 15～35℃ CW	1028	1030	1032	nm
Оптикалық шығыс қуаты	PO	TL=25℃	-	200	-	мВт
Шекті ток	ITH	TL=25℃	-	45	70	мА
Жұмыс кернеуі	VOP	POP= 200мВт(CW)	-	-	2.5	V
Жұмыс тогы	Iop	POP= 200мВт(CW)	-	300	500	мА
Сызықтың ені	Δλ	-	-	30	100	КГц
Бүйірлік режимді басу коэффициенті	SMSR	-	-	40	-	дБ
Поляризацияның өшу коэффициенті	ER	-	18	-	-	дБ
Темп. толқын ұзындығының коэффициенті	Δλ/ΔT	-	-	0.08	-	нм/℃
MPD жауаптылығы	IMON/POP	@-5V ауытқу кернеуі	1	-	30	мкА/мВт
Термистор кедергісі	RTH	-	9.5	10	10.5	KΩ

6. Оптикалық талшықты техникалық сипаттамалар:

Параметрлер	Сипаттама
Талшық түрі	PM980
Шошқа түрі	900 мкм бос түтік
Шошқа ұзындығы	1,2±0,1м
Қосқыш түрі	FC/APC

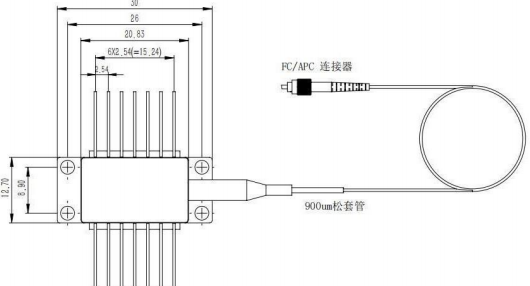

7. Пакет сызбасы және PIN-OUT анықтамасы (бірлік: мм):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

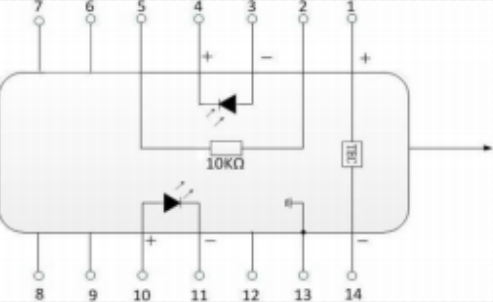

2 түрі

PIN	Сипаттама	PIN	Сипаттама
1	TEC(+)	14	TEC(-)
2	Термистор	13	Кейс негізі
3	PD мониторының аноды (-)	12	NC
4	PD мониторы катод (+)	11	Лазерлік катод (-)
5	Термистор	10	Лазерлік анод (+)
6	NC	9	NC
7	NC	8	NC
